引言

作为工程师每天接触的是电源的设计工程师发现不管是电源的老手高手新手几乎对控制环路的设计一筹莫展基本上靠实验.靠实验当然是可以的但出问题时往往无从下手在这里我想以反激电源为例子(在所有拓扑中环路是最难的由于RHZ 的存在)大概说一下怎么计算至少使大家在有问题时能从理论上分析出解决问题的思路。
01 一些基本知识零极点的概念
示意图：

这里给出了右半平面零点的原理表示，这对用PSPICE 做仿真很有用可以直接套用此图。

递函数自己写吧正好锻炼一下把输出电压除以输入电压就是传递函数。
bode 图可以简单的判定电路的稳定性甚至可以确定电路的闭环响应就向我下面的图中表示的.零极点说明了增益和相位的变化。
02 单极点补偿
适用于电流型控制和工作在DCM 方式并且滤波电容的ESR 零点频率较低的电源.其主要作用原理是把控制带宽拉低在功率部分或加有其他补偿的部分的相位达到180 度以前使其增益降到0dB. 也叫主极点补偿。

双极点单零点补偿适用于功率部分只有一个极点的补偿.如:所有电流型控制和非连续方式电压型控制。

三极点双零点补偿.适用于输出带LC谐振的拓扑如所有没有用电流型控制的电感电流连续方式拓扑。

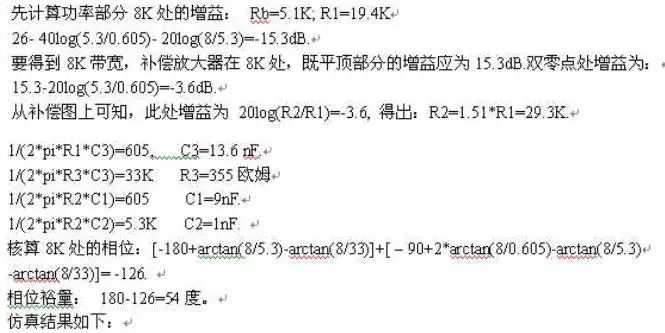

C1 的主要作用是和R2 提升相位的.当然提高了低频增益.在保证稳定的情况下是越小越好。C2 增加了一个高频极点降低开关躁声干扰。
串联C1 实质是增加一个零点零点的作用是减小峰值时间使系统响应加快并且死循环越接近虚轴这种效果越好.所以理论上讲C1 是越大越好.但要考虑超调量和调节时间因为零点越距离虚轴越近死循环零点修正系数Q 越大而Q 与超调量和调节时间成正比所以又不能大.总之考虑死循环零点要折衷考虑。
