光刻|材料委好文一文读懂半导体制程技术进步的“燃料”——光刻胶( 二 )

文章插图

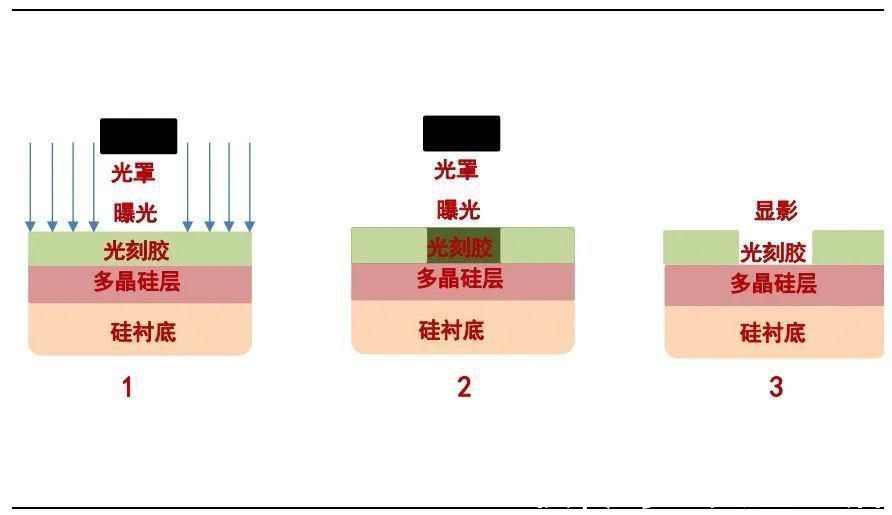

按照化学结构分类;光刻胶可以分为光聚合型、光分解型、光交联型和化学放大型。
文章插图

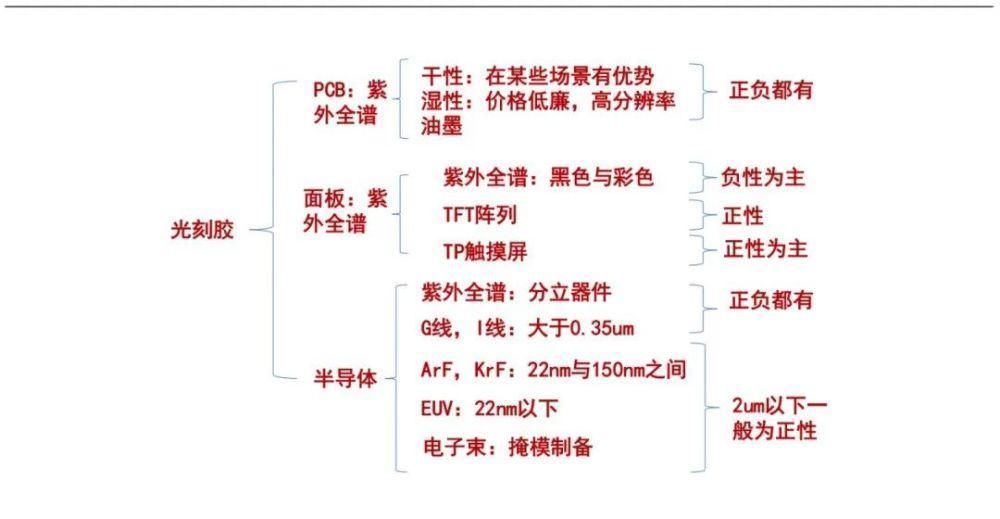

(光刻胶分类总结)2
光刻胶制备壁垒高
光刻胶的生产工艺主要过程是将感光材料、树脂、溶剂等主要原料在恒温恒湿 1000 级的黄光区洁净房进行混合,在氮气气体保护下充分搅拌,使其充分混合形成均相液体,经过多次过滤,并通过中间过程控制和检验,使其达到工艺技术和质量要求,最后做产品检验,合格后在氮气气体保护下包装、打标、入库。整个工艺流程可以如下图所示:
文章插图

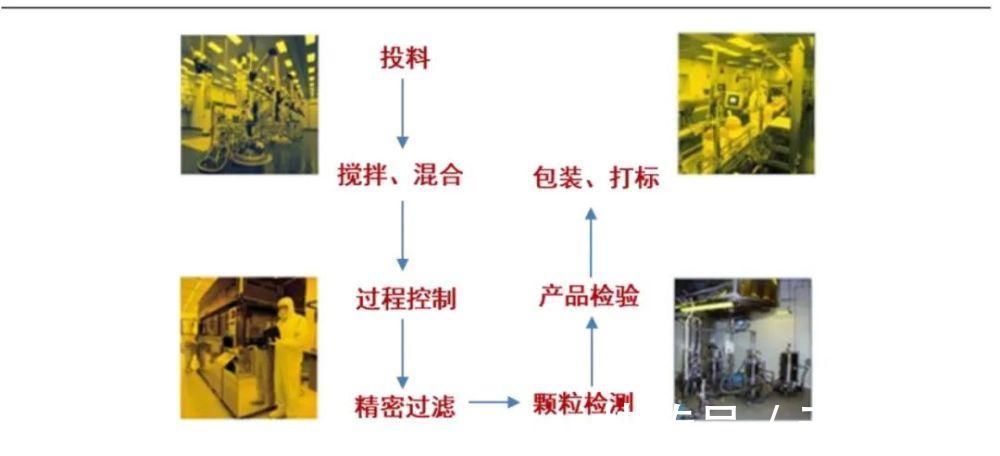

(光刻胶的生产工艺简要流程)光刻胶的技术壁垒包括配方技术,质量控制技术和原材料技术。配方技术是光刻胶实现功能的核心,质量控制技术能够保证光刻胶性能的稳定性而高品质的原材料则是光刻胶性能的基础。
配方技术:由于光刻胶的下游用户是IC芯片和FPD面板制造商,不同的客户会有不同的应用需求,同一个客户也有不同的光刻应用需求。一般一块半导体芯片在制造过程中需要进行10-50道光刻过程,由于基板不同、分辨率要求不同、蚀刻方式不同等,不同的光刻过程对光刻胶的具体要求也不一样,即使类似的光刻过程,不同的厂商也会有不同的要求。针对以上不同的应用需求,光刻胶的品种非常多,这些差异主要通过调整光刻胶的配方来实现。因此,通过调整光刻胶的配方,满足差异化的应用需求,是光刻胶制造商最核心的技术。
质量控制技术:由于用户对光刻胶的稳定性、一致性要求高,包括不同批次间的一致性,通常希望对感光灵敏度、膜厚的一致性保持在较高水平,因此,光刻胶生产商不仅仅要配臵齐全的测试仪器,还需要建立一套严格的QA体系以保证产品的质量稳定。
原材料技术:光刻胶是一种经过严格设计的复杂、精密的配方产品,由成膜剂、光敏剂、溶剂和添加剂等不同性质的原料,通过不同的排列组合,经过复杂、精密的加工工艺而制成。因此,光刻胶原材料的品质对光刻胶的质量起着关键作用。对于半导体化学化学试剂的纯度,际半导体设备和材料组织(SEMI)制定了国际统一标准,如下表中所示。
3
美国和日本把控市场
光刻胶行业具有极高的行业壁垒,因此在全球范围其行业都呈现寡头垄断的局面。光刻胶行业长年被日本和美国专业公司垄断。目前前五大厂商就占据了全球光刻胶市场 87%的份额,行业集中度高。其中,日本 JSR、东京应化、日本信越与富士电子材料市占率加和达到72%。
并且高分辨率的 KrF 和 ArF 半导体光刻胶核心技术亦基本被日本和美国企业所垄断,产品绝大多数出自日本和美国公司,如杜邦、JSR 株式会社、信越化学、东京应化工业、Fujifilm,以及韩国东进等企业。
整个光刻胶市场格局来看,日本是光刻胶行业的巨头聚集地。?
文章插图

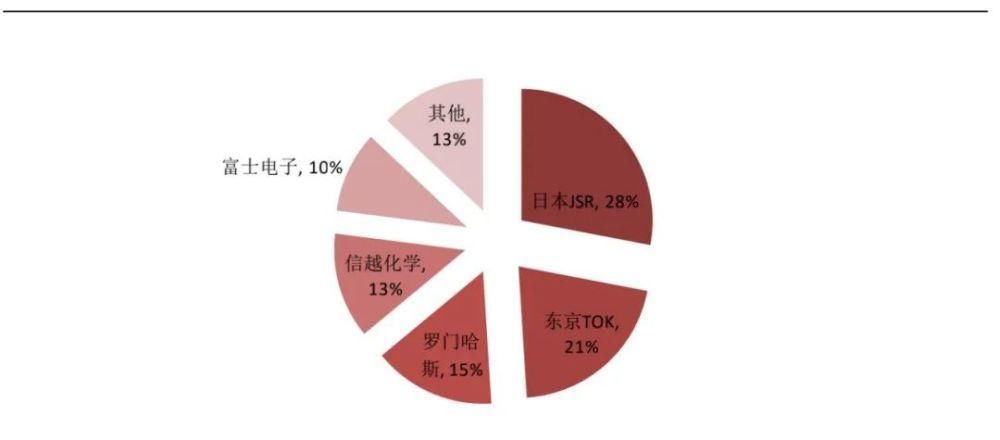

(全球光刻胶生产企业市场份额)日韩材料摩擦:半导体材料国产化是必然趋势;2019年7月份,在日韩贸易争端的背景下,日本宣布对韩国实施三种半导体产业材料实施禁运,包含刻蚀气体,光刻胶和氟聚酰亚胺。韩国是全球存储器生产基地,显示屏生产基地,也是全球晶圆代工基地,三星、海力士、东部高科等一大批晶圆代工厂和显示屏厂都需要日本的半导体材料。这三种材料直接掐断了韩国存储器和显示屏的经济支柱。
