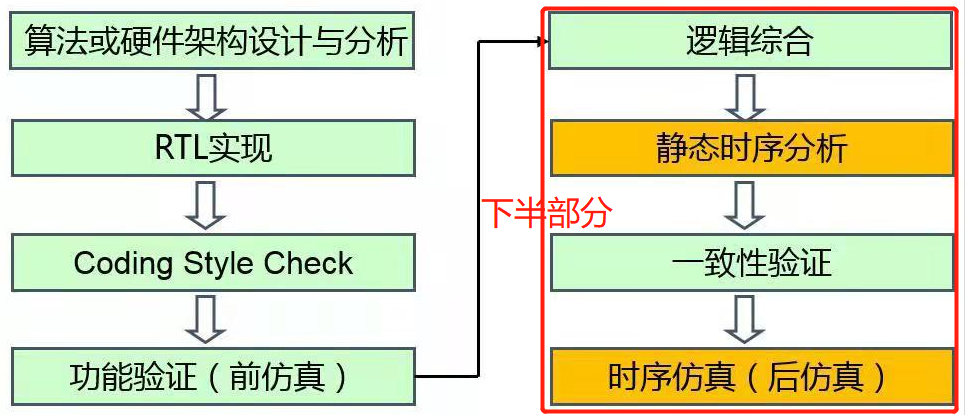

承接文章《芯片设计浅析（前端流程部分-上）》本篇为下半部分内容。

（5）逻辑综合
逻辑综合是一个虚拟与现实的分界点，意思就是说前面4步都是虚拟的，编写代码等相关设计，而到逻辑综合过程，就需要考虑实际的芯片生产，包括工艺的物理特性，电特性等等因素。
因为逻辑综合需要基于特定的综合库，不同库中的如门电路的时序参数，标准单元面积不同，因此综合出来的电路在时序，面积上是不一样的。
它需要将VerilogHDL格式的文本转变为工艺库相关的网表格式文本，这个网表包含了RTL中所有的逻辑信息，当然还可能会有DFT(离散傅立叶变换) ， clock goting（门控时钟） I/O等。
输出文件中还包含有标准延迟文件SDF：它包含了网表中所有器件的延迟信息，用于时序仿真
（6）静态时序分析（STA）
全称为“Static Timing Analysis” ，是专门对于时序的分析，静态分析需要保证芯片设计中所有的路径，满足内部时序单元对建立时间和保持时间的设计要求。也就是说无论信号的起点是什么，信号都可以被及时地传递到该路径的终点。

它主要是在时序上对电路进行验证分析，检查电路的setup time和hold time是否违例。如果出现时序违例时，是无法正确采样和输出数据的。
（7）一致性验证
这个验证就是验证RTL代码和第5步的逻辑综合后的网表是否一致，那怎么去判断呢？简单来说，还是利用逻辑关系， RTL代码和逻辑综合都可以抽象成由节点和边构成的图，然后比较两幅图是否一致，来验证整体设计是否正确。
常用工具：Formality Conformal
（8）时序仿真
对芯片实际工作时的工作状态进行仿真，来验证功能是否正常，所以会同时包含动态时序仿真，静态时序仿真。
总体来说，芯片的数字前端设计（也称规律设计）是逻辑设计，它以设计架构为起点，以实现目标功能和目标时序的网表为终点，用逻辑电路实现其预期的功能。
至于想要得到一块完整的具有高性能能的芯片，前端完成之后就是芯片设计的后端部分了，后端部分也是对于前端设计的物理实现。
