继电器|用于交流负载的薄型2通道固态继电器

文章图片

该项目为连接2个高压电阻或电感负载提供了一个非常紧凑的解决方案。这是最紧凑、最通用的光隔离双通道固态继电器系统。该电路由2个双向晶闸管和隔离的双向晶闸管驱动器组成。该电路与TTL输入信号兼容，控制90V-220V交流负载。 Sscrew端子连接器用于交流负载和交流电源输入的轻松连接。使用4针头连接器，连接Arduino/微控制器或其他电路很容易。跨三端双向晶闸管的缓冲电路使用R2、R6、C1和C2形成，对于电感负载是可选的。对于电阻负载，不填充缓冲电路。电阻器R3、R4用于隔离器内部LED的限流。公共阴极使用跳线J1 ，否则可以使用2x阳极和阴极。每个通道可驱动高达100W（220V AC）的负载。该电路可以接通/断开电磁阀、交流电机、风扇、灯等负载。

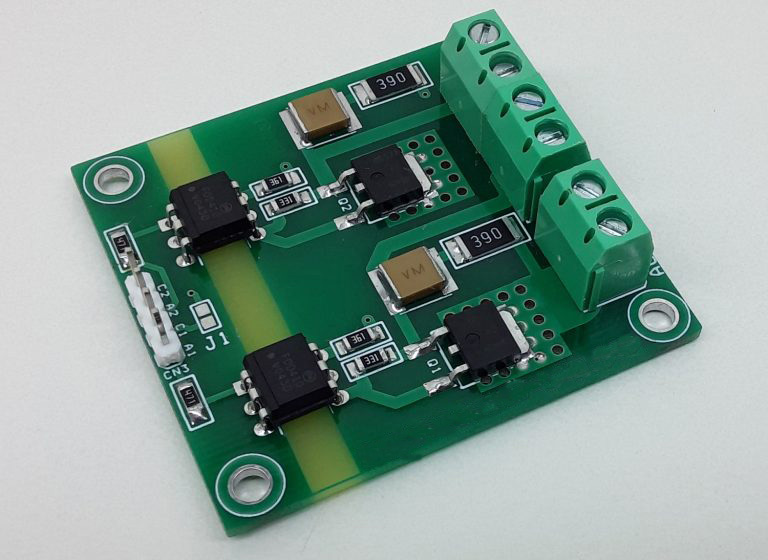

电路板
什么是固态继电器？
固态继电器（SSR）是一种电子开关设备，当外部交流或直流电压施加在其控制端子上时，它会打开或关闭。它的功能与机电继电器相同，但没有活动部件，因此使用寿命更长。
特性：
交流电源90V至220V AC
负载100W X 2
触发信号TTL兼容（3-5V）（阳极和阴极）
PCB尺寸51.12 x 46.67毫米

电路图
